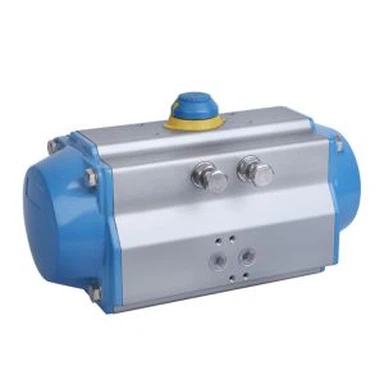

145 학위 공압 실린더

자동 실행 145 ° 공압식 액추에이터는 145 ° 회전 제품을 제어하는 데 사용됩니다. 120 °에서 180 °까지의 확장 된 몸체, 복동 및 단동 작동기의 완벽한 범위를 제공합니다. 이 옵션을 사용하면 애플리케이션에 가장 적합한 액추에이터를 선택할 수 있습니다. 스프링 리턴 145 ° 액추에이터 ...

문의 보내기

빠른 배송
품질 보증
연중무휴 고객 서비스

제품 소개

자동 실행 145 ° 공압식 액추에이터는 145 ° 회전 제품을 제어하는 데 사용됩니다. 120 °에서 180 °까지의 확장 된 몸체, 복동 및 단동 작동기의 완벽한 범위를 제공합니다. 이 옵션을 사용하면 애플리케이션에 가장 적합한 액추에이터를 선택할 수 있습니다. 스프링 리턴 145 ° 액추에이터는 표준 액추에이터와 동일한 고출력 토크를 유지하면서 일관된 성능을 제공하는 견고한 솔루션을 제공합니다. 밸브 포지셔너 및 리미트 스위치 박스가 있으며 표준 VDI / VDE-3845 상단 장착 패드를 사용하여 액추에이터에 쉽게 장착 할 수 있습니다. 시각적 위치 표시기가 열림 및 닫힘 위치를 모니터링합니다.

풍모

• 작고 가벼운 무게

• 새로운 중장비 디자인 / 주택

• NAMUR 솔레노이드 및 Topworks 장착 패턴

• 쉬운 밸브 장착 및 교체를위한 ISO 5211 표준

• "더블 스퀘어"출력 샤프트 브로 칭

• 안전한 프리로드 스프링 카트리지

• 모든 이동 및 미끄럼면에서 저 마찰 베어링으로 높은 사이클 수명

명세서

기압 : 2.5bar ~ 8bar

회전 각 : 0 ° ~ 145 °. 조정 가능 + 5 ° ~ -5 °

종류 : 복동 형, 단동 형 (스프링 리턴 형)

주변 온도 : -20 ~ + 80 ° C

옵션 액세서리 : 전기 공압식 포지셔너, 공기 조절기, 솔레노이드 밸브, 리미트 스위치 박스

윤활 : 모든 가동 부품에 윤활제가 코팅되어 수명이 연장됩니다.

표면 재질 : 경질 알루마이트

옵션

• 모니터 열기 / 닫기 스위치 스위치 박스

• Namur 솔레노이드 파일럿 밸브

• 전기 - 공압 포지셔너 4-20m 입출력

구성

image001(001)

신체	압출 알루미늄, 아노다이징 처리
피스톤	다이 캐스트 알루미늄 합금
구동축	탄소강, 니켈 도금
캠	스테인레스 스틸
물개	니트릴
스프링스 (스프링 리턴 모델)	사전 압축 카트리지, 폴리 에스테르 코팅
엔드 커버	다이 캐스팅 알루미늄, 폴리 에스테르 코팅
패스너	304 스테인레스 스틸
파일럿 에어 연결	G1 / 8 ", G1 / 4"및 표준 Namur 솔레노이드 장착 패드
